Federelemente und Federdämpferelemente

Für die unterschiedlichen Anwendungsfälle stehen eine Vielzahl spezifischer Baureihen zur Verfügung. Diese werden den Projektanforderungen entsprechend konstruktiv angepasst, gefertigt und geliefert. Falls erforderlich, werden die Federelemente mit integrierten viskoelastischen Dämpfern ausgestattet.

Kontakt

Lutz Herrmann +49 (152) 22525452lutz.herrmann@de.lisega.com
Montage- und Betriebsanleitung

Produktkataloge und Success Stories

  • Anwendungsbereiche
  • Funktionsprinzip
  • Produktvorteile
  • Typenreihen
  • Anwendungsbeispiele
  • Einbaubeispiele
  • Calenberg Ingenieure

Anwendungsbereiche

Federelemente werden z. B. zur schwingungsisolierten Aufstellung von Maschinen in Kraftwerken wie Turbinen, Pumpen, Gebläse, Kohlemühlen etc. oder von Großmaschinen wie Pressen, Schmiedehämmern, Brechern etc. eingesetzt.
Bei Bedarf werden auch Gebäude oder Präzisionsmaschinen schwingungsisoliert aufgestellt.

Funktionsprinzip

Durch die schwingungsisolierte Aufstellung von Maschinen wird die Übertragung von dynamischen Lasten zwischen Maschine und Fundament in hohem Maße reduziert. Bei der Quellenisolierung werden die Erschütterungen z. B. von Brechern oder Pressen reduziert. Bei der Empfängerisolierung werden beispielsweise empfindliche Mess- und Fertigungsmaschinen vor Erschütterungen aus der Umgebung geschützt.

Produktvorteile

  • Großer Lastbereich: 1 kN bis 2.700 kN
  • Betriebsfestigkeit nach EC 3
  • Niedrige Eigenfrequenz (1 Hz bis 8 Hz) des Systems und damit höchste Isolierwirkung
  • Horizontale Federraten von 20 % bis 130 % der vertikalen Federrate
  • Auf Block vorspannbar und damit jederzeit austauschbar
  • Oberflächenbeschichtungen für Korrosivitätskategorien bis C5 nach DIN EN ISO 12944
  • Individuelles Dämpfungsmaß mit integrierten Dämpfern nach Anforderung

Anwendungsbeispiele:

Schwingungsisolierte Aufstellung von Maschinen und Anlagen

Schwingungsisolierte Aufstellung von Turbinen

Schwingungsisolierte Aufstellung von Pumpen

Schwingungsisolierte Aufstellung von Gebläsen

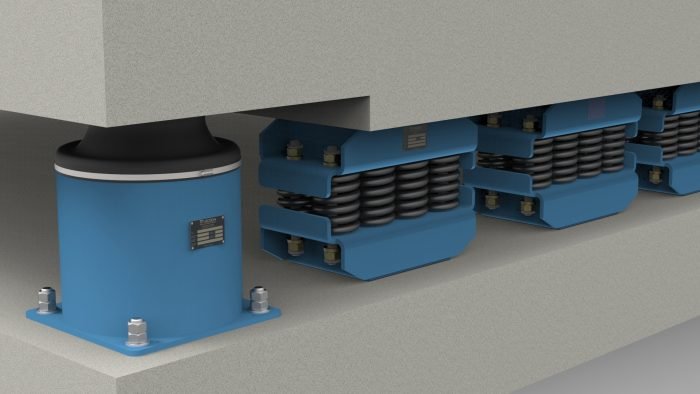

Schwingungsisolierte Aufstellung von Kohlemühlen

Schwingungsisolierte Aufstellung von Schmiedehämmern

Schwingungsisolierte Aufstellung von Umformpressen

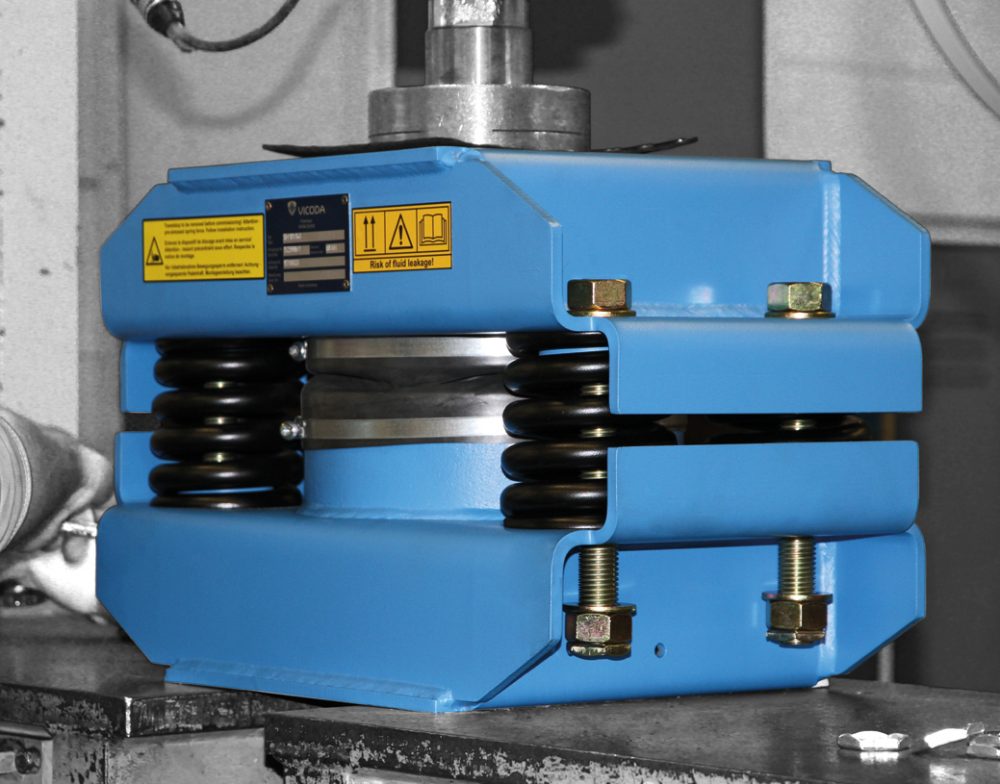

Schwingungsisolierte Aufstellung von Gas- und Dieselgeneratoren

Schwingungsisolierte Aufstellung von Prüfmaschinen

Calenberg Ingenieure:

Schwingungsisolierte Aufstellung von Gebäuden und Maschinen

Für besondere Anwendungszwecke können wir Ihnen zudem auch über Calenberg

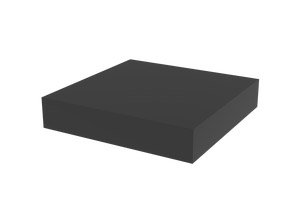

Ingenieure eine Schwingungsisolierung mit Elastomerlagern anbieten.
Mehr Informationen dazu finden Sie auf der Calenberg Homepage.

Für Rückfragen und nähere Informationen steht Ihnen natürlich auch die LISEGA SE
zur Verfügung. Wenn Sie es wünschen, können diese Produkte auch direkt über uns
bezogen werden.

Ansprechpartner LISEGA
