PG 8

LICAD-Software

Das einzigartige LISEGA-Baukastensystem war die Voraussetzung für die Schaffung hochentwickelter Anwendersoftware. Die vorliegenden Lösungen eröffnen Möglichkeiten zur Effizienzsteigerung bei der Planung, zur Qualitätsverbesserung und zu signifikanten Einsparungen von Projektstunden. LICAD® hat auf diesem Gebiet neue Maßstäbe gesetzt. Es ermöglicht die Erstellung von Halterungszeichnungen, Materiallisten in Minuten anstelle von Stunden.

Hier geht es zur Registrierung

  • LICAD®
  • LISEGA Vorteile
  • Programmbeispiele

LICAD®

LICAD® ist die weltweit führende Software für die Halterungsplanung.

LICAD® ermöglicht die Erstellung von Halterungszeichnungen, Materiallisten und 3D-Modellen in verschiedenen CAD-Programmen.
Erfahrungen bestätigen, dass durch LICAD® bis zu 50% der Kosten für die Halterungsplanung eingespart werden können. Auch die Zeit zwischen Planung und Auslieferung wird deutlich verkürzt.

Über ein Eingabeformular werden die relevanten Daten der einzelnen Halterungspunkte erfasst. Nur 6 Parameter sind erforderlich, um die optimale Halterungslösung zu erhalten:

  • Rohrdurchmesser
  • Mediumtemperatur
  • Betriebslast
  • Bewegung
  • Einbauhöhe
  • Halterungskonfiguration

Die Auswahl der optimalen Feder- und Konstanthänger erfolgt dabei automatisch unter Berücksichtigung der spezifischen Kundenvorgaben wie z.B. Weg- und Lastreserven nach ASME B 31.1, VGB-R 510 L, DIN EN13480 oder anderer selbst wählbarer Parameter.

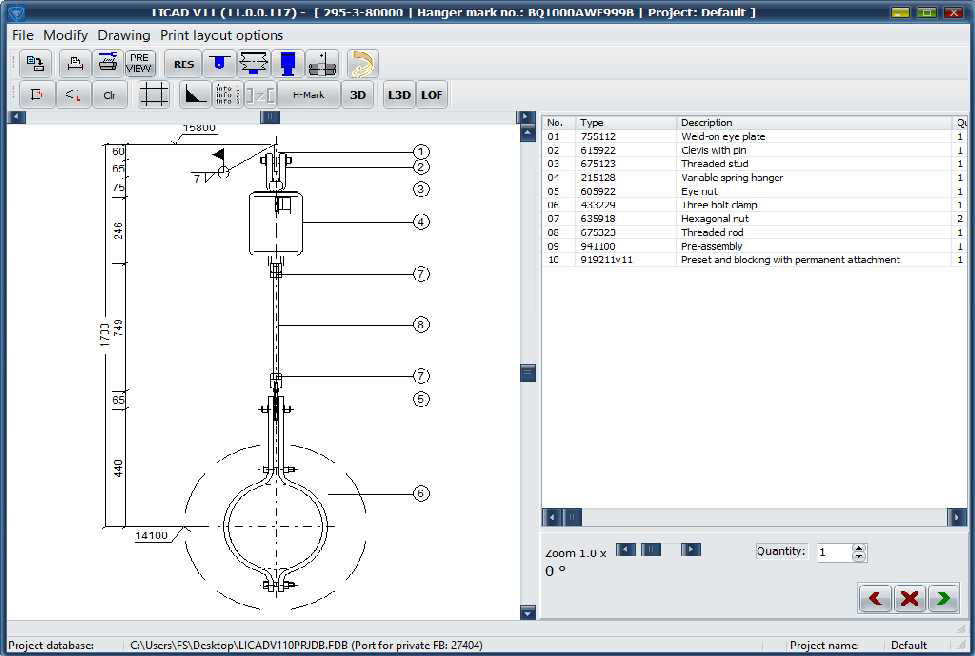

Die erzeugten Halterungsketten werden als komplette Konstruktionen gespeichert und können jederzeit als Zeichnung ausgedruckt oder geändert werden. Diese Zeichnungen sind maßstabgerecht und mit allen relevanten Angaben versehen. Dies umfasst Stücklisten mit Gewichts- und Materialangaben sowie wahlweise mit Lageplan oder anderen frei definierbaren Informationen.

LISEGA Vorteile

Um dem Benutzer einen möglichst weiten Anwendungsbereich zu erschließen, umfasst das vollständige LICAD® Paket folgende Eigenschaften:

  • LICAD® erzeugt einbaufertige Lastketten aus Standardhalterungen
  • Spart bis zu 50% Planungskosten
  • Schnittstellen für Import und Export von Tabellen und Datenbanken
  • Schnittstellen zu CAE Systemen (z.B. ROHR2®, AutoPIPE®, CAESAR II®)
  • Schnittstellen mit 3D-CAD Bauteilpaketen (z.B. AutoCAD®, AutoCAD® Plant 3D, MicroStation®, SmartPlant®/Smart® 3D, PDS®, Support Modeller® )
  • 2D / 3D Bibliotheken für unterschiedliche CAD-Programme (z.B. AutoCAD®, AutoCAD® Plant 3D, MicroStation®, SmartPlant®/Smart® 3D, PDS®, PDMS™, Support Modeller®, TEKLA Structures)
  • Schnittstelle zu Stressanalyse und Stahlbausoftware
  • Kontinuierliche Weiterentwicklung und Aktualisierung
  • Übermittlung von Projektinformationen einschließlich Zeichnungen und Bestellungen
  • Die Nutzung von LICAD® ist kostenlos

Rohrhalterungen & Dienstleistungen

Ein vollständiges Produktprogramm aus mehreren zehntausend Bauteilen deckt alle Halterungssituationen, Betriebslasten, Temperaturen und Wegbereiche ab, die für Rohrleitungssysteme im industriellen Anlagenbau üblich sind. Das LISEGA-Baukastensystem bildet dafür die entsprechende Grundlage. Sämtliche Bauteile sind innerhalb ihrer Lastgruppen anschlusskompatibel.

Einsatzgebiete

  • Produktgruppe 1Konstanthänger und Konstantstützen

  • Produktgruppe 2Federhänger und Federstützen

  • Produktgruppe 3Dynamische Bauteile

  • Produktgruppe 4Rohrschellen, Rohrlager, Rohranschlüsse

  • Produktgruppe 5Rollenlager, Rohrsättel und kälteisolierte Rohrlager

  • Produktgruppe 6Anschlusskomponenten

  • Produktgruppe 7Bauanschlüsse, Gleitplatten

  • Produktgruppe 8LICAD-Software

  • Services
