PG 1

Supports constants et supports constants à charge posée

Grâce à leur construction spécifique, les supports constants et supports constants à charge posée permettent de transformer la réaction du ressort en une force constante sur une large plage de déplacement vertical.

Télécharger les informations produit

Domaine d’application

Les supports constants sont utilisés pour les déplacements thermiques verticaux importants des tuyauteries et composants. Leur tâche est de reprendre la charge en service dans toute la plage de déplacement de façon constante, c’est-à-dire sans variation de la valeur nominale. La précision de fonctionnement des supports constants est déterminante pour un comportement optimal dans le temps des parties concernées de l’installation.

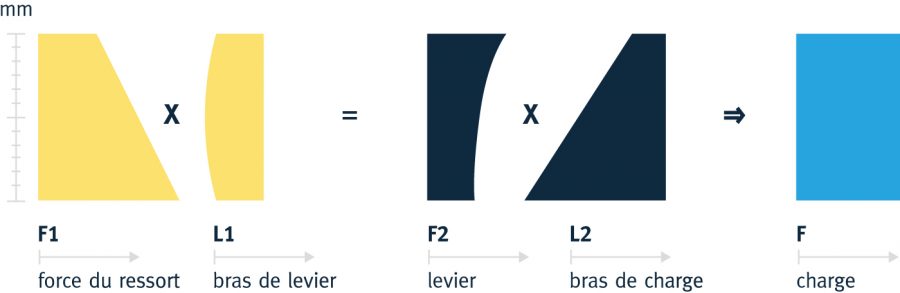

Principe de fonctionnement

Le principe de fonctionnement est basé sur celui du bras de levier, les efforts variables des ressorts étant transformés en force de réaction constante par l’intermédiaire d’un mécanisme à leviers. Il en résulte une faible hauteur de montage, comme pour le support constant LISEGA classique.

Domaine de prestations

Charge

de 0,21kN à 100kN

Course

jusqu’à 300mm

Avantages LISEGA

Les utilisateurs de supports constants LISEGA bénéficient de nombreux avantages spécifiques :

  • Rückansicht
    • Plaque signalétique reprenant toutes les données techniques.

    • Échelle de charge avec marquage permanent de la charge de réglage.

    • Constance absolue de base, liée au principe de fonctionnent.

    • Ressorts pré-relaxés diminuant la perte d’effort.

    • Échelle de course directement lisible avec marquage des positions à froid/à chaud.

    • Application de la charge sans couple parasite grâce à un point d’accrochage unique.

    • Frottements réduits de par la quantité limitée d’éléments sous effort.

    • Système de blocage avec crémaillère fine pratiquement sans intervalles.

    • Fonction de tendeur à lanterne permettant le réglage de la position de la tuyauterie.

  • Forme symétrique permettant un transfert direct de l’effort dans l’axe de symétrie.
  • Poids optimisé pour une masse réduite au montage.
  • Classement par groupes de charges et plages de courses simplifiant la sélection (système modulaire).
  • Comportement fonctionnel permanent de par une protection contre la corrosion de haute qualité et des paliers nickelés chimiquement sans entretien.
  • Adaptation optimale à la situation de montage grâce aux modèles correspondants et aux éléments additionnels standardisés.
  • Double guidage du tube de charge des supports constants à charge posée pour reprise des efforts transversaux.
  • Raccordement sûr à la chaîne de supportage grâce à la compatibilité en charge et raccordement des éléments du système.
